Ei, futuros arquitetos e engenheiros! Se tem uma coisa que vocês já devem ter percebido é que todo projeto de construção, seja uma obra novinha em folha ou uma reforma, depende de desenhos técnicos detalhados. Eles são o coração de qualquer obra, transformando ideias em algo palpável. Mas aqui vai um spoiler: não existe um único tipo de desenho técnico em arquitetura. São vários, cada um com sua função específica – e dominá-los é o que vai fazer vocês brilharem na profissão.
Hoje, vamos mergulhar nos diferentes tipos de desenhos técnicos, entender para que servem e por que eles são indispensáveis no dia a dia de quem projeta e constrói. Então, pegue seu café (ou energético, se já for fim de semestre) e vem comigo explorar esse universo essencial para quem quer construir o futuro – literalmente!
O que é um Desenho Técnico de Arquitetura?
Sabe aquele esboço, planta ou diagrama que você passa horas ajustando no CAD? Isso é um desenho técnico de arquitetura. Ele é como um mapa do tesouro: detalha tudo o que será construído, desde as medidas exatas até o estilo do projeto. Criados por arquitetos e engenheiros, esses desenhos seguem padrões específicos – vistas como plantas baixas e cortes, escalas, anotações e referências cruzadas – para que todo mundo envolvido na obra fale a mesma língua.
Antigamente, era tudo no papel, com tinta e réguas, e as cópias eram um teste de paciência. Depois veio o papel vegetal, e hoje, graças à tecnologia, o CAD domina a cena, trazendo precisão e agilidade. Esses desenhos misturam palavras e imagens para comunicar o design, a funcionalidade e até a estética da obra. E olha só: dependendo do projeto, você vai precisar de plantas arquitetônicas, estruturais, elétricas, hidráulicas… a lista é grande, mas cada uma tem seu papel.
Por que Desenhos Técnicos São Tão Importantes?
Simples: eles são a ponte entre a sua ideia genial e a construção real. Servem para arquitetos mostrarem o design, para engenheiros planejarem sistemas como elétrica e hidráulica, e para construtores estimarem materiais e custos. Além disso, são o passaporte para aprovações legais – sem eles, nada de alvará ou aval das normas de segurança. Eles também ajudam a explicar o projeto para clientes e garantem que a obra saia como planejado, sem surpresas desagradáveis. Resumindo? São o seu superpoder para transformar conceitos em realidade.
8 Tipos de Desenhos Técnicos que Você Precisa Conhecer
Agora, vamos ao que interessa: os principais tipos de desenhos técnicos que vocês vão encontrar na vida acadêmica e profissional. Anota aí:
- Planta de Situação (Site Plan)
Já imaginou ver sua obra do alto, como num drone? Essa planta mostra o edifício e o terreno ao redor, com ruas, vizinhos e infraestrutura. É o ponto de partida para entender o contexto. - Planta Baixa (Floor Plan)

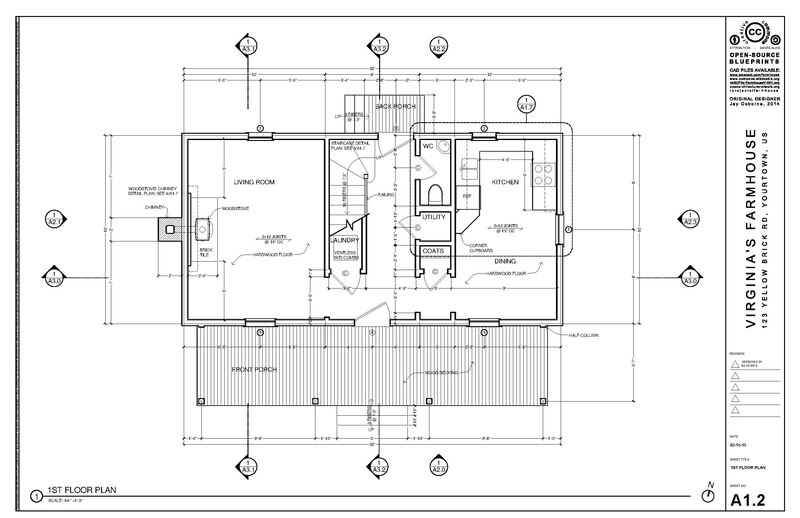

O clássico! Aqui você vê o interior do prédio, com paredes, portas, janelas e até detalhes como tomadas e tubulações. É o mapa de cada andar, com medidas precisas. - Cortes (Cross-Sectional Drawings)
Quer dar uma espiada dentro das paredes? Os cortes são cortes verticais que mostram o que está escondido, como a estrutura das vigas ou o encaixe das janelas. - Desenhos de Paisagismo (Landscape Architectural Drawings)
Para quem curte o verde, esse tipo foca no entorno – jardins, caminhos, árvores. Perfeito para projetos residenciais ou áreas externas. - Elevações (Elevation Architectural Drawings)
Aqui é a fachada em destaque! Essas vistas verticais mostram frente, fundos e laterais do prédio, dando vida à estética externa. - Desenhos de Escavação (Excavation Architectural Drawings)
Antes de construir, tem que cavar, né? Esses desenhos detalham trincheiras, poços e fundações, essenciais para a base da obra. - Desenhos “As-Built” (As-Built Architectural Drawings)
O famoso “como ficou”. São os planos atualizados com as mudanças feitas durante a construção – porque, vamos combinar, nem tudo sai como o planejado. - Desenhos de Detalhes (Detail Architectural Drawings)
Zoom nos detalhes! Esses desenhos ampliam partes específicas, como uma viga ou uma janela, para mostrar cada parafuso e acabamento.
Por Que Dominar Isso Faz a Diferença?
Como estudante, você já deve ter percebido que desenhos técnicos não são só linhas no papel (ou na tela). Eles são a base para planejar, executar e até impressionar no mercado. Cada tipo tem um propósito, e saber usá-los é o que separa os amadores dos profissionais. Então, pratique, explore o CAD e entenda como cada planta ou corte conta a história do seu projeto.
